水性高光清漆和地坪高光面漆專用固化劑MH6270

一、典型特點(diǎn)

1、淺棕色透明液體，脂環(huán)胺改性產(chǎn)物。

2、配合EP380自乳化環(huán)氧乳液，操作時(shí)間長(zhǎng)達(dá)2.5-3小時(shí)。60分鐘表干。

3、硬度》2H，抗刮耐磨。

4、耐候性好，不易黃變。

5、耐水、耐酸堿、耐鹽霧、耐溶劑，固化涂膜憎水性、耐鹽霧性、耐久性好。

6、同環(huán)氧乳液相容性好。78.7%的固含量，不含水。

7、光澤度高，清漆60度光澤》120，可媲美油性環(huán)氧面漆；色漆配方60°光澤》85.

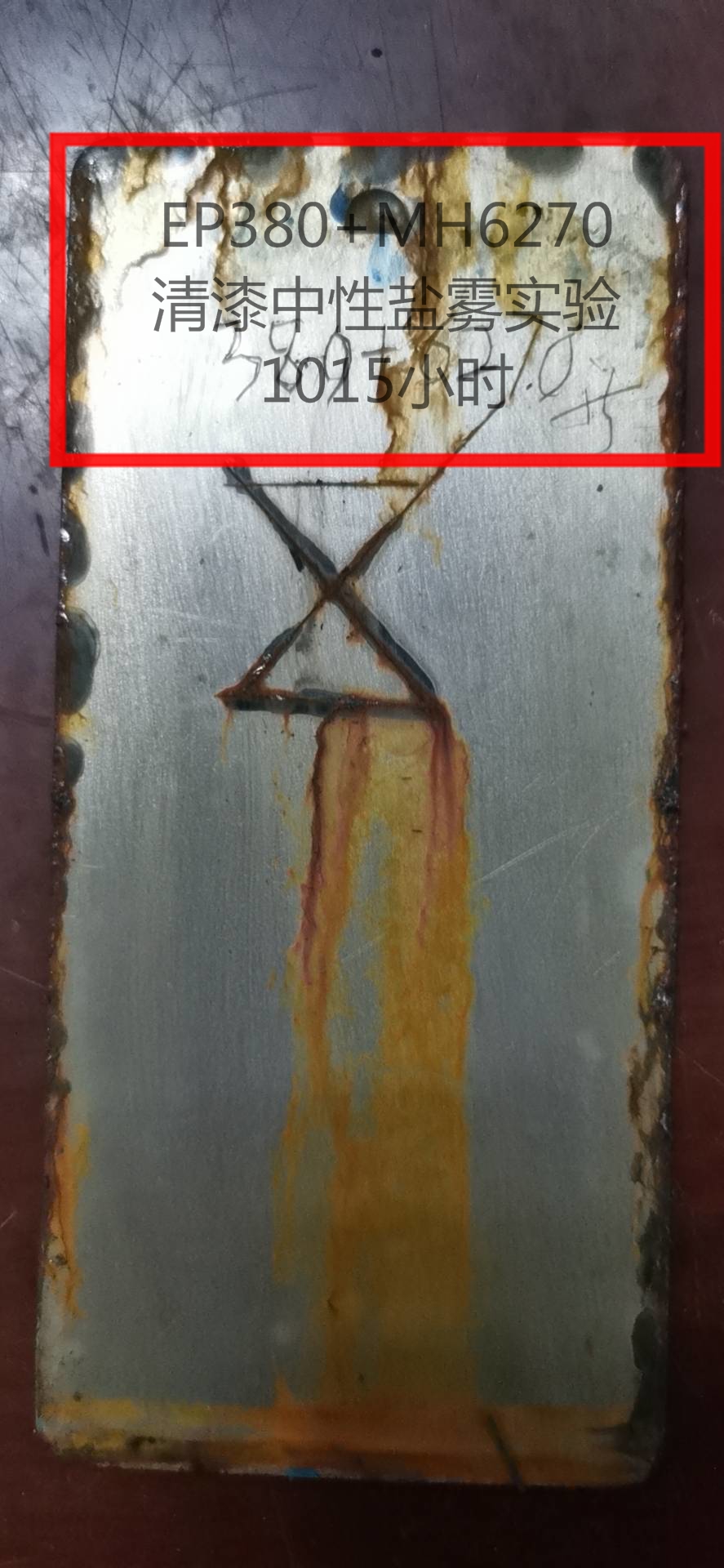

8、可做水性也可做油性固化劑使用。配合自乳化環(huán)氧乳液EP750，清漆中性鹽霧實(shí)驗(yàn)》900小時(shí)；配合自乳化環(huán)氧乳液EP380，清漆中性鹽霧試驗(yàn)》1000小時(shí)。

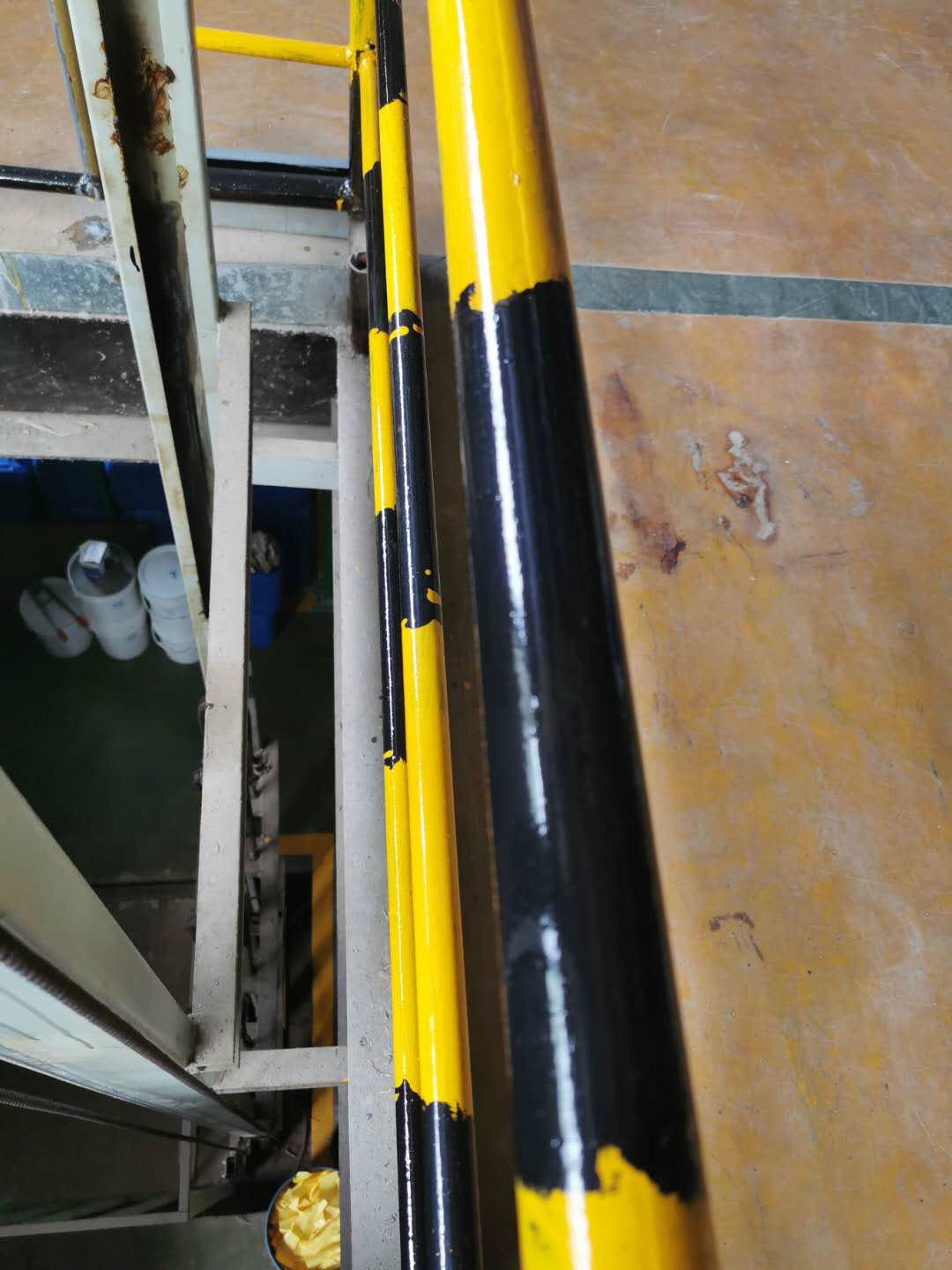

9、配合自乳化環(huán)氧乳液，建議用于水性環(huán)氧罩光清漆，水性環(huán)氧地坪面漆或其余面漆罩光清漆使用。

一、物理性能參數(shù)

、外觀 淺棕色微黃透明液體

2、固含量：>52.5%，不含水。

3、活潑氫當(dāng)量：142.5

4、胺值（KOHg/mg）:150-200

5、配比：EP-380/MH6270=100:37.5

6、25°C粘度（mpas）：200-300

7、25°C操作時(shí)間：150分鐘

8、25°C表干時(shí)間：60分鐘

二、操作注意事項(xiàng)

1、注意空氣濕度和溫度對(duì)漆膜水分揮發(fā)的影響。空氣濕度》85%，環(huán)境溫度《10°C,不建議施工，空氣濕度越高，表面光澤越低。

2、配合助溶劑，建議將水加在固化劑中先混合攪拌包裝。對(duì)特殊低表面能底材，建議在固化劑中添加部分成膜助劑或底材潤(rùn)濕劑\水性流平劑，防止縮孔現(xiàn)象發(fā)生。

3、用于地坪面漆時(shí)，為達(dá)到高光的效果，建議使用比重較大的300-400目的粉體，如天然硫酸鋇?？刂茦渲袒瘎┑墓毯客垠w的質(zhì)量比約1-1.05:1.適當(dāng)使用流平劑達(dá)到流平效果，60°光澤可到到95以上。

4、環(huán)氧乳液乳膠粒子的大小對(duì)機(jī)械強(qiáng)度和光澤度有較大影響。一般能達(dá)到納米級(jí)的乳液光澤度更高。

5、高光清漆參考配方：

  A組分：

EP380           100份

B組分：

MH6270          75

去離子水         18.5

乙二醇叔丁醚    5

成膜助劑            1

水性流平劑      0.5

   合計(jì)           100份（棕色透明液體）

配比： 2：1

6、水性環(huán)氧地坪高光面漆參考配方：（僅供參考）

A劑：

EP380                       50

環(huán)氧活性稀釋劑692     3

400目處理碳酸鈣       41.5

水性分散劑                0.5

水性流平劑                0.5

水性消泡劑                0.25

水性色漿                    2

鈦白漿                       1.5

乙二醇己醚                0.5

白炭黑                      0.25

合計(jì)                       100份

工藝：將ep380、692、溶劑、分散劑、水性色漿、水性鈦白漿、白炭黑加入分散機(jī)500-800轉(zhuǎn)預(yù)混合15分鐘，加入粉料，1200-1500轉(zhuǎn)混合30分鐘，加入砂磨機(jī)研磨至細(xì)度要求，再加入水性流平劑、消泡劑，600-800轉(zhuǎn)混合20分鐘，檢測(cè)、分裝。

固化劑：

MH6270      100

合計(jì)           100份（棕色透明液體）

配比   100:20

注：EP380/ EP1140\EP1838分別為出貨當(dāng)量380\1140和1838的e51\E20\E12自乳化水性環(huán)氧樹脂乳液.

該體系比較慢干，適合加溫固化的體系，需要快干可選擇我司MH6276快干高光水性固化劑。

三、包裝、運(yùn)輸、儲(chǔ)存

  1、20公斤、200公斤包裝，保質(zhì)期2年。

2、非危險(xiǎn)化學(xué)品。

3、陰涼背光處保存。
